IO.Panoramica del prodotto

Il processore video 4K60 UHD appena lanciato da BitVisus è in grado di visualizzare più immagini dinamiche su più schermi e di realizzare simultaneamente una commutazione massima del segnale in ingresso a 4 canali, funzioni di espansione e giunzione delle porte di uscita a 9 canali e una varietà di metodi di controllo per un'applicazione flessibile.



II. Caratteristiche del prodotto

Ø BIT-VP-IC409Pro è un processore di giunzione ad altissima definizione appena lanciato da Bit Video, in grado di visualizzare più immagini dinamiche su più schermi e realizzare simultaneamente la commutazione di ingresso del segnale a 4 canali, l'espansione della porta di uscita a 9 canali e la funzione di giunzione

Ø La scheda madre adotta un'architettura di elaborazione hardware parallela multi-thread FPGA+, design antistatico, nessun sistema operativo, meccanismo di elaborazione core autocostruito interno esente da manutenzione, eccellenti prestazioni di elaborazione delle immagini per evitare crash del sistema, conflitti hardware, virus e altri problemi.

Ø Supporta il controllo multi-finestra, che può realizzare facilmente varie funzioni come la modalità riquadro immagine-fuori-immagine (POP), la modalità sovrapposizione immagine-nell'immagine (PIP), la sovrapposizione di immagini arbitrarie, il roaming, il cross-screen, lo zoom, ecc.

Ø Supporta la funzione di ritaglio del segnale, che può rimuovere i bordi neri e ritagliare il segnale di ingresso, rendendo i metodi di controllo dell'immagine più diversificati. Può risolvere perfettamente il problema del bordo nero causato dal segnale front-end o amplificare parzialmente il segnale.

Ø Supporta 16 modalità di giunzione come schermo orizzontale 1x1...1x9; schermo verticale 9x1...1x1; tipo di campo: 2x2, 2x3, 3x3, 2x4, 4x2...ecc.

Ø Supporta 4 canali di ingresso 4K*2K@60, ogni porta di ingresso masterizza risoluzioni diverse e supporta la gestione EDID, la lettura, la modifica e la personalizzazione di EDID (Extended Display Identification Data, Extended Display Identification Data), che migliora la compatibilità del dispositivo di visualizzazione consente al segnale di uscita del dispositivo di adattarsi a varie applicazioni.

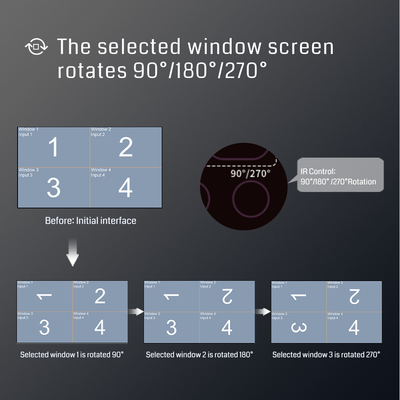

Ø Supporta la rotazione di input e output: l'input può essere ruotato di 90°, 180°, 270° e la prima linea di output può essere ruotata di 180°

Ø Supporta la commutazione in tempo reale senza soluzione di continuità dei segnali, ottenendo una vera commutazione "0" secondi dei segnali di ingresso. Non ci sono problemi di campo nero o ritardi durante il processo di commutazione del segnale. Le posizioni possono essere immesse manualmente per ottenere un posizionamento preciso.

Ø Supporta il colore dell'effetto immagine, la saturazione e altre funzioni di regolazione dei parametri per risolvere il problema del ripristino del colore dei segnali front-end

Ø Supporta il controllo remoto IR, RS232, metodi di controllo TCP/IP, con tasti di scelta rapida da tastiera per una facile configurazione e un funzionamento rapidoØCon funzione di congelamento dello schermo e funzione di mirroring dello schermo, modalità gamma e modalità gamma del pannello

Ø È possibile selezionare la separazione audio, l'uscita audio supporta HDMI OUT 1 o ALL ON o ALL OFF

Ø Supporta funzioni quali hot swapping, spegnimento della memoria, lettura del computer host, salvataggio del piano (1), ecc.

Ø Basso consumo energetico e design ecologico, dissipazione del calore a conduzione interna, nessuna necessità di misure di dissipazione del calore esterno, metodo di installazione flessibile (opzionale da tavolo/sospensione a parete)

Ø Supporta 24 bit a canale completo, elevata profondità di campionamento del colore RGB444 e alta qualità di output delle immagini video.

Ø Supporta computer, box Android, console di gioco e altri dispositivi come sorgenti di input



















Applicazione tipica

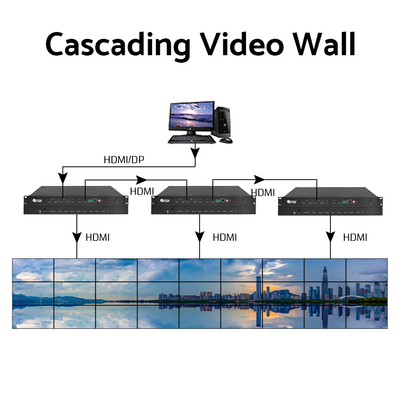

Utilizzato principalmente nella videosorveglianza ad altissima definizione, nelle pareti con schermi ultra-grandi, nei grandi schermi pubblicitari nei negozi, nei grandi schermi espositivi e in altre applicazioni industriali.

Visualizzazione a schermo intero Qualsiasi giunzione

Qualsiasi splicing Copia a sinistra e a destra

Ogni sovrapposizione La finestra ruota di 180°

La finestra ruota di 270° ruota la finestra di 90°

III. Specifiche del prodotto

Diagramma	BIT-VP-U1-IC409Pio
IOtipo di interfaccia di input	HDMI 2.0x4,DP 1.2x2
Certificazione HDCP	2.2
Frequenza massima dei pixel video dell'interfaccia di input	600 MHz
Risoluzione massima	Risoluzione: 4096x2160@60Hz
Profondità del colore di input	24 bit
Cformato colore	RGB444, YUV444, YUV422, YUV420
Tipo di interfaccia di uscita	HDMI 1.3x9 (≤15m), HDMI 2.0x1 (LOOP, non disponibile per impostazione predefinita, opzionale)
Frequenza massima dei pixel video dell'interfaccia di uscita	165 MHz
Risoluzione di uscita	1920x1080 a 60 Hz/1920x1200 a 60 Hz
Continuaioil metodo	telecomando a infrarossi, porta seriale RS232, computer host PC
Alimentazione elettrica	CC 12V/5A
Consumo energetico	30W
Stoccaggioge/temperatura di lavoro	-10～50ºC/0～80ºC
Materiale della calotta	Tutte le opzioni in ferro e alluminio
Dimensioni del prodotto	Lunghezza x larghezza x altezza: 437 mm x 177 mm x 45 mm
Dimensioni del pacco	Lunghezza x larghezza x altezza: 540 mm x 290 mm x 110 mm
Peso netto	2,2 kg (ferro), 1,5 kg (alluminio)
Peso del pacco	3,7 kg (ferro), 3,1 kg (alluminio)
Elenco degli accessori:	Alimentatore 12V/5A x1, testina ricevitore IR x1, telecomando x1, certificato di conformità x1, scheda di garanzia x1, cavo di rete x1, cavo HDMI o DP x1, cavo seriale da USB a RS232 (opzionale)
Garanzia post-vendita	Servizio post-vendita Garanzia di 3 anni

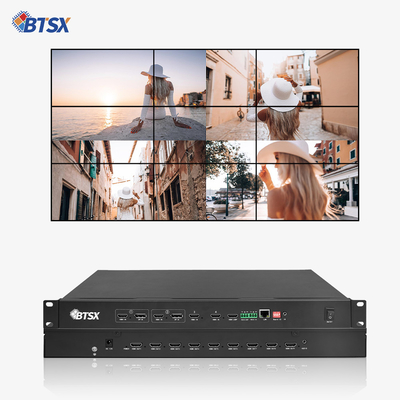

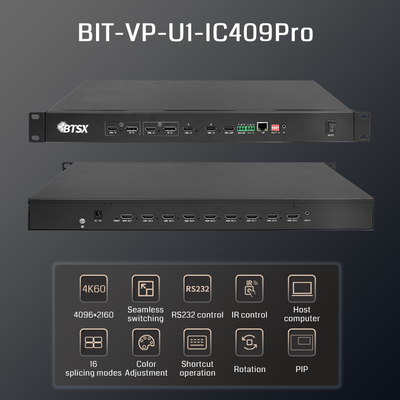

Immagini del prodotto

IV. Note operative

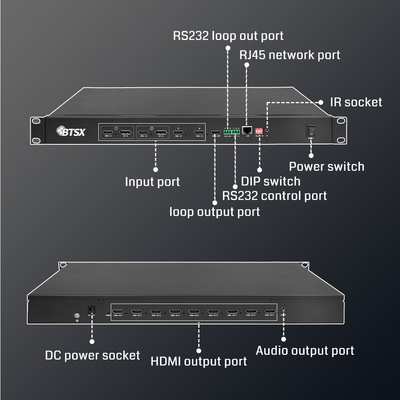

Descrizione del pannello del dispositivo

Positivamente:













Il retro:







Istruzioni di cablaggio

Ø Le sorgenti di ingresso sono collegate alla porta IN del dispositivo, fino a 4 sorgenti di ingresso.

Ø I dispositivi HDMI OUT 1-9 vengono collegati in sequenza allo schermo grande, prima da sinistra a destra e poi dall'alto verso il basso.

Controllo remotoiol descrizione della funzione

PIC: controllo remotoioil pannello

Controllo remotoiol	Bfunzione pulsante
180°/1x1	Rotazione dell'output 180°/modalità di visualizzazione singola (tutte le immagini in output sono coerenti)
ioe+	Imposta la modalità di giunzione: riga (intervallo: 1-9)
Col+	Imposta modalità di giunzione: colonna (intervallo: 1-9)
1Vinci	L'ingresso è a canale singolo
2Vinci	L'ingresso è a doppio canale
3Vinci	L'input è di tre canali
4Vinci	L'input è di quattro canali
↑	Sposta la finestra in alto
←	Sposta la finestra a sinistra
↓	La finestra si sposta verso il basso
→	Sposta la finestra a destra
ZOOM+	ingrandimento della finestra
CAP1	Seleziona la finestra CH1
CAP2	Seleziona la finestra CH2
CAP3	Seleziona la finestra CH3
CH4	Seleziona la finestra CH4
90°/270°	ruotare la schermata della finestra selezionata di 90°/270°
	Commutazione della risoluzione di uscita (commutazione 1080P/1200P)
	Attiva/disattiva l'audio per la finestra selezionata

Istruzioni per la composizione



Perno	Chiarimento
1	Non ancora aperto
2	Comporre il numero per 6 secondi e poi comporlo verso il basso per ripristinare le impostazioni di fabbrica
3	La selezione verso il basso accende il display, la selezione verso l'alto spegne il display
4	Chiamata in basso per connessione diretta UDP, chiamata in alto per apertura DHCP



RS232 continuaiol

Ø Comando seriale: baud rate: 115200, bit di dati: 8 bit, bit di stop: 1 bit, controllo CRC 1 bit

Set di comandi per porta seriale:rs232

Ø Collegare il terminale Phoenix della porta di controllo RS232 al controller (computer host, touch screen, ecc.) tramite un cavo seriale.

Ø Dopo aver collegato il prodotto e il controller tramite il cavo seriale, fare doppio clic per aprire il software del computer host.

Ø Fare clic su Apri porta seriale per selezionare il lato della porta seriale del controller.

Ø Esegue operazioni di controllo del computer host.

Connessione di rete

Ø Collegare il prodotto al computer tramite cavo RJ45.

Ø Impostare l'indirizzo IP del controller su 192.168.1.*** (l'indirizzo IP dell'unità inferiore è 192.168.1.192)

Ø Aprire il software del computer host, fare clic sul pulsante Aggiorna per aggiornare la scheda di rete del computer e selezionare la scheda di rete connessa al dispositivo 9)

Ø Fare clic sul pulsante Trova dispositivi, i dispositivi connessi vengono visualizzati nella tabella, utilizzare il mouse per selezionare il dispositivo che si desidera connettere.

Ø Fare clic sul pulsante Connetti dispositivo: l'unità superiore inizia automaticamente a sincronizzare i dati dell'unità inferiore.



Modifica IP e MAC (connessione diretta)

Ø Collegare il prodotto e il computer tramite il cavo di rete RJ45.

Ø Assicurarsi che la quarta posizione del dip switch del prodotto sia nella posizione di selezione verso il basso.

Ø Impostare l'indirizzo IP del controller come 192.168.1.**** (l'indirizzo IP del computer inferiore è 192.168.1.192)

Ø Aprire il software del computer superiore, fare clic sul pulsante Aggiorna per aggiornare la scheda di rete del computer e selezionare la scheda di rete connessa al dispositivo;

Ø Fare clic sul pulsante Trova dispositivo, i dispositivi connessi vengono visualizzati nella tabella, utilizzare il mouse per selezionare il dispositivo che si desidera connettere;

Ø Fare doppio clic sull'indirizzo IP o sull'indirizzo Mac; verrà visualizzata la casella di input in cui è possibile modificare l'IP.

Ø La modifica IP supporta l'IP di tutti i segmenti di rete; si noti che le prime tre cifre della modifica MAC devono essere pari.

Ø La modifica MAC/IP ha una funzione di memoria, ma l'IP verrà sovrascritto in modalità DHCP.

Connessione di rete (DHCP)

Ø Collegare il prodotto al router tramite cavo RJ45;

Ø Collegare il PC host al router tramite il cavo di rete RJ45 e assicurarsi che il computer host attivi la modalità DHCP;

Ø Impostare la quarta posizione del dip switch per aprire la modalità DHCP;

Ø Verificare che non vi sia alcun dispositivo con lo stesso MAC nella LAN corrente (notare che due dispositivi accedono alla rete contemporaneamente);

Ø Fare clic sul pulsante Trova dispositivo, i dispositivi connessi vengono visualizzati nella tabella, utilizzare il mouse per selezionare il dispositivo che si desidera connettere.

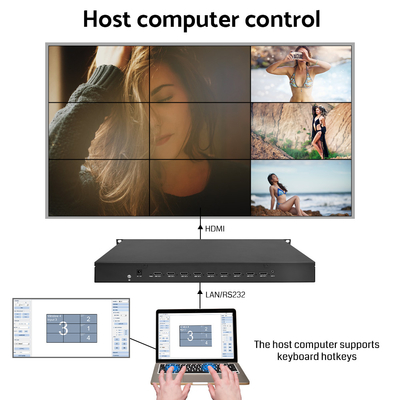

Escorciatoie della tastiera

Tasto della tastiera	Funzione
⬆	Sposta l'elemento corrente verso l'alto di 10 pixel
⬇	Sposta l'elemento corrente verso il basso di 10 pixel
⬅	Sposta l'elemento corrente a sinistra di 10 pixel
➡	Sposta l'elemento corrente a destra di 10 pixel
Pagina SU	Articolo corrente ingrandito dell'1%
Pagina	L'articolo corrente si riduce dell'1%
Casa	L'elemento corrente viene posizionato al livello precedente
FINE	L'oggetto corrente viene posizionato al livello successivo
SCHEDA	cambia l'elemento corrente 1➡2➡3➡4➡1
R	ruotare di 90° in senso antiorario
1	Passa alla sorgente di ingresso 1
2	Passa alla sorgente di ingresso 2
3	Passa alla sorgente di ingresso 3
4	Passa alla sorgente di ingresso 4
Maiusc+Fchiave di unzione	regolazione fine (regolazione 1 pixel 0,1%)
Ctrl+Funzionechiave	regolazione grossolana (regolazione 100 pixel 10%)
Ctrl+rotellina	Regolazione dell'area di operazione (zoom avanti e indietro)
Maiusc+1~0	Finestra di anteprima Applicazione rapida 1~10

Nome sorgente di input personalizzato

Ø Fare clic con il tasto destro del mouse sulla sorgente di input, immettere un nome personalizzato, fare clic con il tasto destro del mouse su Salva

Ø Tutte le sorgenti di input supportano la personalizzazione

Ø Si consiglia di controllare entro quattro caratteri

Selezione della sorgente di input

Ø Selezionare IN1/2/3/4 nella colonna sorgente di input, premere a lungo e trascinare nella finestra corrispondente per completare la selezione della sorgente di input nella finestra

Ø Selezionare la finestra, fare clic con il pulsante destro del mouse e posizionare il puntatore sulla sorgente di input per selezionare la sorgente di input 1/2/3/4

Ø È anche possibile utilizzare i numeri 1/2/3/4 della tastiera per completare la commutazione della sorgente del segnale dopo aver selezionato la finestra.

Regolazione della vista

Ø Finestra corrente: quando non riesci a mettere a fuoco rapidamente la finestra, puoi passare direttamente alla finestra di destinazione.

Ø Seleziona la finestra, usa il mouse per trascinare i quattro angoli della finestra, puoi regolare la dimensione e la posizione della finestra.

Ø Selezionare la finestra che si desidera regolare. L'angolo in alto a sinistra della finestra è l'origine. Inserire le coordinate XY nella colonna delle coordinate per regolare la posizione della finestra.

Ø Nella colonna Dimensione, immettere i valori di larghezza e altezza della finestra per regolarne le dimensioni.

Ø Nella colonna Ritaglia, la risoluzione nella casella è la risoluzione di input della finestra corrente. Inserisci le coordinate XY di inizio e fine oppure trascina il mouse fino alle dimensioni della casella rossa per completare il ritaglio.

Ø Facendo clic con il pulsante destro del mouse sulla finestra della sorgente di input, è possibile completare la denominazione personalizzata della sorgente di input; questa funzione non influirà sull'area operativa del logo della finestra.

Ø Fare clic con il pulsante destro del mouse sull'area operativa per riattivare l'interfaccia del menu.

Ø Audio Follow-Out: assegna la porta audio attualmente selezionata alla porta di uscita, puoi scegliere di disabilitare, solo 1 porta, tutte le porte aperte

Ø Rotazione di 180 gradi della prima riga: disponibile nella riga 2 della modalità cucitura, ruota la prima riga dello schermo di 180 gradi.

Ø Livello di impostazione: in alto/in alto/in basso nella finestra dell'area corrente.

Ø Modalità VideoGen: se nessuna delle sorgenti di input è abilitata correttamente, l'output sarà uno schermo nero.

Ø Ruota: ruota la schermata della finestra corrente di 90/180/270 gradi. Puoi anche usare il tasto di scelta rapida R per farlo.

Ø Riempimento adattivo: attualmente disabilitato

Ø Chiudi finestra: ovvero, per chiudere la finestra corrente, è possibile fare clic con il pulsante destro del mouse sull'area vuota da creare, oppure aprire la finestra di visualizzazione nella successiva "regolazione finestra".

Ø Zoom con doppio clic: facendo doppio clic si ingrandisce la finestra in base alla griglia.



V. Domande frequenti

Perché non viene visualizzata alcuna immagine quando si collega il cavo HDMI?

Risposta: Potrebbe essere che il dispositivo non rilevi il segnale HDMI. Prova a ricollegare e scollegare il cavo HDMI, oppure spegnilo di nuovo per tornare alla normalità.

La connessione alla porta di rete non è riuscita?

Risposta: Osserva se la luce di collegamento (luce verde) della porta di rete è sempre accesa. Se non è accesa, prova a ricollegare e scollegare la porta di rete o a cambiare il cavo di rete.

Quando sono collegate più sorgenti di ingresso, alcune porte di ingresso non funzionano?

Risposta: Controlla se stai utilizzando un alimentatore adattato con potenza sufficiente. Questo problema non si verificherà se utilizzi l'alimentatore fornito dalla nostra azienda di default.
